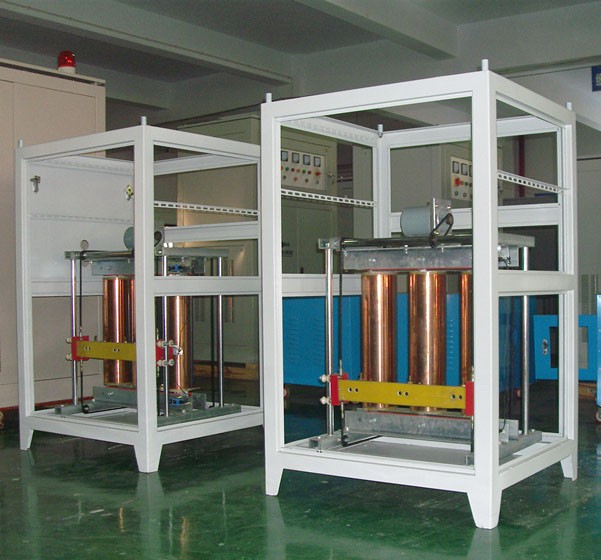

TESGZ/TEDGZ三相柱式調壓器

TEDGZ/TESGZ三相柱式調壓器是一款主要可調交流電源配套于印染、化纖機械或其他可調電源場所的電氣傳動設備中的調壓器，如在調壓器的后面接整流裝置，可給出可調直流電源供直流電動機調速之用。適用于工礦電力、醫院、國防、科研等部門作連續可調型的試驗電源。TEDGZ、TESGZ系列單、三相大功率柱式電動調壓器，是深圳金晟電氣設備制造有限公司結合市場需求自行開發設計、生產的大功率柱式電動調壓器新產品，以滿足廣大用戶需求。

銅柱式電動調壓器具有輸出電壓波形不失真（輸出電壓波形畸變率<1%），柱式電動調壓器采用電動操作機構，可以閉環遠距離操作，減輕操作勞動強度。輸出電壓可以從零電壓起始調節、瞬時過載能力強、空載電流、空載損耗小、效率高、噪音小、壽命長。適宜各種感性、容性、電阻負載使用等特點。

 使用場合

本產品可廣泛用于科研、通訊、試驗設備、燈光調節及整流設備等需要調壓的場合。

TSGZ三相柱式調壓器使用條件

    1.安裝地點：海拔高度不超過1000米。

　　2.環境溫度：一5℃－十40℃。

　　3.環境濕度：最高溫度為方便用戶40℃時，相對濕度不超過50%，在較低溫度20℃以下時相對濕度不超過90%。

結構特點

    1.三相自耦式。

　　2.鐵芯結構：三相柱式。

　　3.線圈結構：線圈分為公用統組及串聯，串聯繞組為輸入繞組，裝置在內層，公共繞組為調壓繞組，裝置在外層。

　　4.輸出電壓調節由伺服電動機，經變速機構帶動滾輪電刷組，沿外層線圈表面上、下滑動，進行電壓調節。

　　5.在調壓器側面配置的行程開關上、下各一只，作為調壓器本體的極限保護。若TYGZ型在調壓器頂部配置的順序控制器，由變速機構帶動。

產品介紹

 規格、尺寸、重量

規格型號 電壓范圍（V） 輸出電流（A） 產品尺寸（mm）    包裝尺寸（mm）

TEDGZ-50  0-250          200         600×630×1500    680×710×1500

TEDGZ-63  0-250          252         700×1200×1700   780×1280×1900

TEDGZ-80  0-250          320         700×1200×1700   780×1280×1900

TEDGZ-100 0-250          400         700×1200×1700   780×1280×1900

TEDGZ-125 0-250          500         700×1200×1700   780×1280×1900

TESGZ-50  0-430          67          700×630×1700    780×710×1900

TESGZ-63  0-430          84          700×630×1700     780×710×1900

TESGZ-80  0-430          107         700×1200×1700    780×1280×1900

TESGZ-100 0-430          134         700×1200×1700    780×1280×1900

TESGZ-125 0-430          168         700×1200×1700    780×1280×1900

TESGZ-160 0-430          215         1200×1500×1700   1200×1500×1900

TESGZ-200 0-430          269         1200×1500×1700   1200×1500×1900
