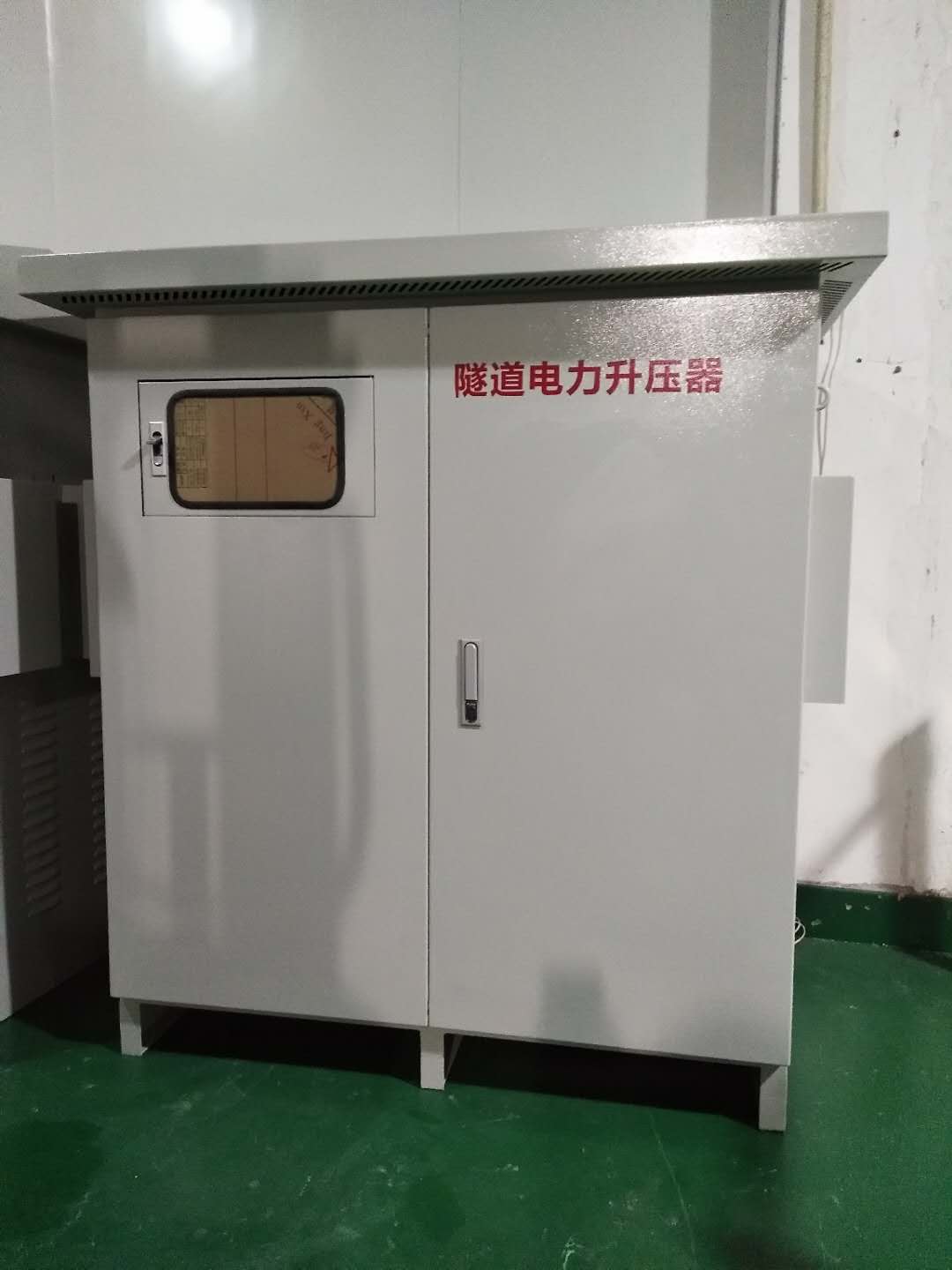

隧道專用升壓變壓器產品主要特點與性能

礦井專用遠距離輸送三相升頻增流變壓器（200KVA-2000KVA).適用于低壓下井煤礦，鐵礦，鉛鋅礦等礦山企業。替代高壓下井的傳統技術。解決了原來低壓下井所普遍存在的“由于井下線路長、耗損高、壓降大，致使井下電器不能正常啟動和運行”的老大難問題。使低壓供電線路延長至2000~7000米，確保井下遠距離處電器滿電壓啟動并正常運行，可使用原來的低壓普通電纜，無需環線等。其投資僅為高壓下井的十分之一，卻能優于高壓下井的供電效果，非常適合中小礦山企業采用。同時也適用類似的其他行業使用。

本系列配套產品自推出以來，深受各礦山企業用戶的一致好評。

適用設備：

風機、空壓機、絞機、水泵、噴漿、輸送泵等電器設備。

專業生產隧道專用遠距離輸送三相電源增流增壓器，可以輸送5000米以上。

1.我公司是專業生產各種特殊型號電源穩壓柜，升壓器的生產廠家，其KTNSJA系列隧道（礦山）專用油浸式遠距離輸送三相電源升頻增流增壓變壓器和隧道（礦山）三相油浸式全自動電源穩壓柜是我公司技術人員針對上千家隧道。巷道，礦山企業電源系統整改經驗所開發的新產品。是專門針對隧道，礦井巷道等電源線路太遠和供電線路電線小等原因所造成的電源末端負載時電壓太低，以致各種隧道（礦用）機器無法正常啟動，工作，甚至燒毀各種電器設備。我公司生產隧道專用遠距離輸送三相電源升頻增流增壓變壓器。可以達到輸送半徑5000米以上的有效供電距離，并且具有30V的升壓功能。另可配套的三相寬范圍電源穩壓柜使用，可以將輸入電壓（304-456V）范圍的輸入電壓自動穩定在400V輸出。使末端各類機器正常工作。本穩壓柜具有過載能力強，防潮防水，無觸點，免維護，過載保護，短路保護，自動調節等特點功能。自推出以來深受各隧道施工單位用戶好評。

2.隧道（礦山）專用油浸感應式穩壓器通過電傳電動機或手輪機構及齒輪耦合來實現轉動調壓，轉動范圍在180o內，并在油箱上端設有電器限位及機械限位，電器限位由行程開關來切斷電動機電源，機械限位由保護螺栓來阻斷其轉動極限。定子繞組及轉子繞組通過底坐架固定，放入油箱中，箱內裝有10#變壓器油，在負載產生熱量時，通過油浸冷卻方式，經散熱管散熱。

3.功能特點：

隧道（礦山）專用油浸感應式穩壓器適用于現代煤礦，鉛鋅礦，鐵礦企業的末端電源穩壓、大型機床、 選礦機、隧道施工機器、彩印設備等進口精密機床的電源穩壓。

可靠性高：采用精密邏輯線路，模塊化設計，方便維護。

無觸點，永無磨損：內部主體為感應電壓調整器IVR、內無碳刷等易磨的損無件，使用壽命長達15年以上。

特性優良：采用美國進口的高道磁矽鋼片，使空載、負載損耗**。

1.LED數字顯示**電壓輸出。

無級電壓調整（無刷式）：線性調壓或穩壓，輸出電壓平穩。

2.故障提示：聲光報警，過/欠壓、相序、過流、過載功能供選擇。

3.全觸摸按鈕，智能化操作，主控電路為數碼控制，抗干擾能力強。

一、原理

采用隧道外的低壓（380V）通過升壓變壓器變為高壓，用隧道內低壓導線把高壓輸送到二襯臺車附近，再通過降壓變壓器把1高壓變為380V，再通過穩壓變壓器穩壓就可以正常使用。 二、優缺點對比

第一方案

采用傳統高壓進洞，直接采用高壓鎧甲電纜用把10KV引到隧道1000米二襯完成段，再采用降壓變壓器把10KV變成0，4KV施工電壓。接地系統和安全防護費用比較高。

所用材料價格及數量表格 序號 材料名稱 數量 目前市場價格

1 高壓環網柜 1臺 13萬    2, 10KV變0，4KV變壓器

1臺 9萬  3 高壓開關 1臺 9萬 4 高壓電纜3×50

1000米

 8萬 5

合計（元）

49.5萬

第二方案

采用升壓變壓器把380V在隧道外升壓變成高壓，再采用普通240平方護套電纜引到隧道1000米二襯完成段，再采用降壓變壓器把高壓變成380V或者430V通過穩壓變壓器就可以變成施工電壓。

所用材料價格及數量表格 序號 材料名稱 數量 目前市場價格

1 380V變高壓±5%，功率400KVA變壓器 1臺3.9萬 .2  高壓±5%變380V,400V,420V變壓器功率400KVA 1臺3.9萬 ,如果考慮電壓不穩定與感應式補償升壓器配套使用最好 1臺功率500KVA6.8萬 ，如不用也可以正常使用

3000米以下  隧道正常使用

綜上計算第二方案經濟方面比較優越。 2、 技術參數比較

第二方案技術要求比較低，易操作，安全防護要求較低，安全相對比較有保障。 三、本方案適用范圍

第二方案適用于長達3000米隧道因電壓輸送距離過長產生電壓降問題，變壓器可靈活移動，滿足隧道施工要求。

 三、精品工程案例如下：

一：成貴高鐵、中鐵一局鎮雄縣大灣文閣隧道出口2100米

二：福平鐵路、中鐵24局長樂大象山隧道進口2100米出口2300米隧道各一套

三：張唐鐵路、中鐵六局板山隧道出口2756米隧道一套

四：南龍鐵路、中鐵十一局福建沙縣喬家山隧道1980米

五：中鐵十八局三公司.昆明繞城高速楊林隧道出口2974米左右洞一套。

六：黔張常高鐵.中鐵一局黔江段大平隧道出口2760米。

七：中鐵十一局五公司黔張常高鐵，黃家臺進口 斜井800米大里程2000米 小里程2000米  出口2100米隧道施工專用升壓器各一套 另外斜井加一臺800KVA升壓變壓器

八：中鐵四局重慶公司，黔張常高鐵黃家臺隧道進口1980米 一套

九；中鐵十六局黔張常高鐵 永定2號隧道 1800米一套，主要用于濕噴機，輸送泵電壓不夠

十；中交一公局廈門高速，廈沙高速德化段大正隧道出口
